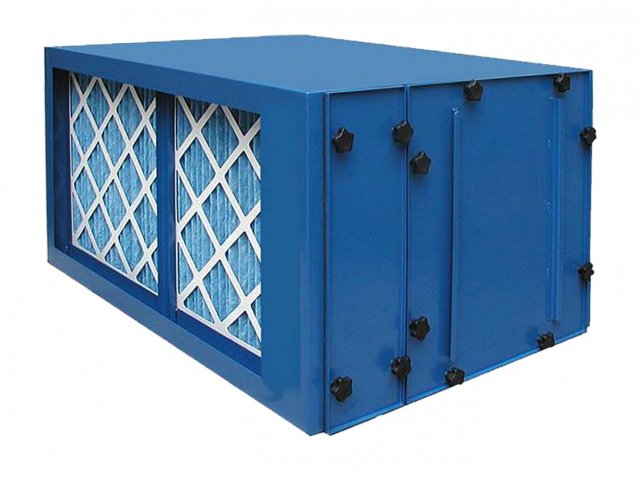

Actief koolfilter voor efficiënt filteren van gasvormige deeltjes in industriële processen en keukenafzuigingen.

In bepaalde productieprocessen blijven na het filteren van vaste deeltjes nog steeds gasvormige partikels in de lucht. Om deze uit de lucht te filteren werd de T-Carb actief koolfilter ontwikkeld.

Het probleem van geuren wordt een zorgwekkend probleem in de meer en meer verstedelijkte omgeving waar bedrijven, eetgelegenheden en wonen steeds meer met elkaar zijn geïntegreerd.

De nieuwe milieuwetgeving waarin strenge voorwaarden worden opgelegd aan geuroverlast is een uitdaging voor uitbaters, projectontwikkelaars, eigenaars en installateurs.

De T-Carb werd ontwikkeld om na de elektrostatische filter te worden gemonteerd, waarbij de gasvormige deeltjes efficiënt uit de lucht worden gehaald.

De eenvoudige modulaire opbouw van deze toestellen zorgt voor een snelle koppeling hiervan aan de T-Serie. Ze kunnen eveneens boven mekaar worden gemonteerd net zoals de T-4002, T-6002, T-8002. Hierdoor zijn zeer grote luchtdebieten mogelijk!

Het probleem van de horeca is dat deze bijna altijd tussen andere gebouwen staat. Ondanks dat onze T-Serie, Model 75 en de Grease Viper uiterst efficiënt de vetdeeltjes uit de lucht filteren, zullen de gasvormige moleculen nog een bepaalde overlast kunnen bezorgen aan de omgeving. De T-Carb is daar de oplossing voor: Apricot Active Carbon adsorbeert effectief de gasvormige rookdeeltjes en houdt die stevig vast in zijn poriën: het is net zoals een natuurspons dat doet met water.

TRION heeft zijn kennis van meer dan 60 jaar ontwikkeling en fabricage van industriële luchtfilters gebruikt om de T-Carb in V-Vorm met Hoge Moleculaire Dichtheid voor de keuken en catering te perfectioneren en te produceren.

Enkele toepassingen :

  • Restaurants
  • Afhaalrestaurants
  • (Groot) Keukens
  • Eetgelegenheden
  • Fast Food restaurants
  • Voedselverwerking
  • Fabrieken
  • Hotels
  • Cafés
  • Kantines

Werkingsprincipe :

TRION T-Carb in V-Vorm met Hoge Moleculaire Dichtheid wordt na de T-Serie gemonteerd op minimaal 4 meter van de dampkap. De gasdeeltjes worden in de chemische substantie geadsorbeerd. De gezuiverde lucht wordt hierna naar buiten geblazen*. Recyclage via een warmtewisselaar is eveneens mogelijk.

* De lucht mag niet rechtstreeks terug binnen geblazen worden. Deze bevat mogelijk nog steeds CO dampen (koolmonoxide van de gasfornuizen).

Kenmerken & Voordelen :

  • Modulair ontwerp: de toestellen kunnen boven elkaar worden gemonteerd en ze hebben dezelfde afmetingen van de TRION Air Boss T-Series filters.
  • Zeer degelijke behuizing in 1,25 mm zincor behuizing en gelakt in milieuvriendelijke poederlak, kleur: RAL 5005
  • Vermindert de kostbare investeringen van leidingen tot boven de gebouwen en die een verstoring geven van de architectuur.
  • Het Apricot Actif Carbon in V-Vorm met Hoge Moleculaire dichtheid zorgt voor een uitermate lange levensduur en heeft een zeer hoog adsorptie-rendement.
  • Zorgt voor een goede verstandhouding met de omgeving.
  • Groot luchtdebiet en zeer laag constant drukverlies = lage energie kosten.
  • Zeer lage servicekosten: de Carbon filterplaten kunnen zeer snel en uiterst eenvoudig worden vernieuwd of hervuld met ons Apricot Active Carbon.
Download de Exos Luchtfilters catalogus (7.2 mb PDF)

Specificaties:

Installatie

Toestel wordt bij voorkeur horizontaal gemonteerd.
De afstand van de filter is bij voorkeur groter dan 4 meter van de vervuilingsbron, opdat de luchttemperatuur lager is dan 50° C en 85% R.V..
Bij een hogere luchttemperatuur verlaagt het adsorptievermogen.

Montage

Het toestel wordt altijd nà de TRION Airboss T-Series elektrostatische filter gemonteerd. Tussen de 2 behuizingen wordt een dichting voorzien. Beide filters worden d.m.v. M8 *30 mm bouten aan mekaar gekoppeld.

Het is mogelijk om meerdere T-Carb filtermodules na of boven elkaar te installeren.

Standaardafwerking

Zincor gelaste behuizing van 1,25 mm staal, welke wordt af- gewerkt met milieuvriendelijke poederlak: RAL 5005.

Luchtrichting

Van Links naar Rechts, of van Rechts naar Links

Nodige vrije ruimte deurzijde

Minimaal 500 mm voor service, 1000 mm is aanbevolen

Nafilters

25 mm nafilter 461 x 467 mm

Hoofdfilter

Geïmpregneerde Apricot Actif Carbon

Aantal Cellen

7 platen per module :
T-Carb-1001: 7 platen / T-Carb-2002: 14 platen / T-Carb-3003: 21 platen T-Carb-4004: 28 platen / T-Carb-5005: 35 platen

Werkingstemperaturen

< 50°C, < 85 % R.V.

Luchtdebiet & drukverlies in Pa

T-Carb-1001: 2320 m3/h < 140 Pa
T-Carb-2002: 4640 m3/h < 140 Pa
T-Carb-3003: 6960 m3/h < 140 Pa
T-Carb-4004: 9280 m3/h < 140 Pa
T-Carb-5005: 11600 m3/h < 140 Pa

Filteroppervlakte

T-Carb-1001: 0,4 m2 / T-Carb-2002: 0,8 m2/ T-Carb-3003: 1,2 mT-Carb-4004: 1,6 m2/ T-Carb-5005: 2,0 m2

Afmetingen L x B x H in mm
Gewicht in Kg

T-Carb-1001: 457 x 520 x 534 34 Kg
T-Carb-2002: 457 x 981 x 534 58 Kg
T-Carb-3003: 457 x 1442 x 534 82 Kg
T-Carb-4004: 457 x 1903 x 534 106 Kg
T-Carb-5005: 457 x 2364 x 534 130 Kg

Onderhoud

Wanneer men geregeld de metalen voorfilters en de elektrostatische filter(s) vakkundig reinigt, dan zal de standtijd van deze Actief koolfilters zeer lang zijn. De T-Carb moet op geregelde tijdstippen vervangen worden,
al naargelang de luchtvervuiling. Volg de bijgeleverde handleiding.
De Apricot Actif Carbon platen zijn zelf te vervangen of te hervullen.
(milieuvriendelijker).

Standaardlevering

1* T-Carb-serie filtermodule is compleet met Apricot Actif Carbon platen + nafilter, handleiding.

Specificaties vervuiling

Geurdampen die vrijkomen van keukens, fastfoodkeukens enz…

Artikelcode

120-TCarb-1001 + luchtrichting L – R of R – L
120-TCarb-2002 + luchtrichting L – R of R – L
120-TCarb-3003 + luchtrichting L – R of R – L
120-TCarb-4004 + luchtrichting L – R of R – L
120-TCarb-5005 + luchtrichting L – R of R – L
120-Apricot Actif carbon / per Kg
